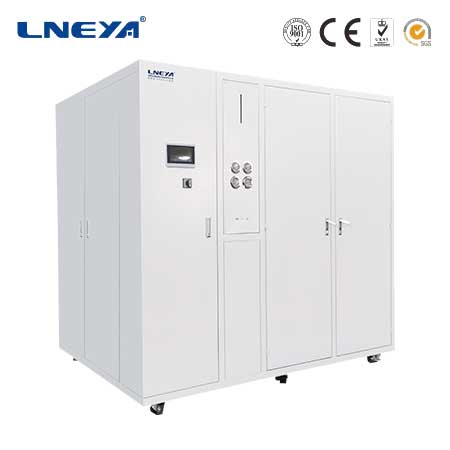

SUNDI -90℃～250℃

制冷加熱動態控溫系統制冷加熱控溫系統

加熱功率3KW~80KW
導熱介質溫控精度±0.5℃
反應物料溫控精度±1℃
制冷劑R-404A/R508B
壓縮機艾默生谷輪渦旋柔性壓縮機/卡萊爾
重量260KG~3150KG

控溫系統結構設計原理和功能優勢

高溫時沒有導熱介質蒸發出來，而且不需要加壓的情況下就可以實現 -80～190℃、-70～220℃、-88～170℃、-55～250℃、-30～300℃連續控溫；
采用全密閉管道式設計，降低導熱液需求量的同時，提高系統的熱量利用率，達到快速升降溫度。膨脹容器中的導熱介質不參與循環，可以降低導熱介質在運行中吸收水分和揮發的風險；

型號		SUNDI-925W	SUNDI-935W	SUNDI-955W	SUNDI-975W	SUNDI-9A10W	SUNDI-9A15W	SUNDI-9A25W	SUNDI-9A38W	SUNDI-9A60W	SUNDI-9A80W
介質溫度范圍		?-90℃～+250℃
控制系統		前饋PID ,無模型自建樹算法，PLC控制器
溫控模式選擇		物料溫度控制與設備出口溫度控制模式可自由選擇
溫差控制		設備出口溫度與反應物料溫度的溫差可控制、可設定
程序編輯		可編制20條程序，每條程序可編制40段步驟
通信協議		MODBUS RTU 協議 ?RS 485接口，以太網接口
外接入溫度反饋		PT100或4～20mA或通信給定（默認PT100)
溫度反饋		設備導熱介質進口溫度、出口溫度、反應器物料溫度（外接溫度傳感器）三點溫度
導熱介質溫控精度		±0.5℃
反應物料溫控精度		±1℃
加熱功率 kW		3	3.5	5.5	7.5	10	15	25	38	60	80
制冷量?kW ?AT	250℃	2.5	3.5	5.5	7.5	10	15	25	38	60	80
	0℃	2.5	3.5	5.5	7.5	10	15	25	38	60	80
	-60℃	1.1	1.9	2.8	3.2	4.2	6	10	16	24	32
	-80℃	0.35	0.5	0.8	1.2	1.6	2.1	3.5	6	11	15
	-85℃	0.2	0.3	0.5	0.7	0.85	1.3	1.9	3.5	6	8
流量壓力 max L/min bar		20	35	35	50	60	110	150	250	400	400
流量壓力 max L/min bar		1.2	1.2	1.2	1.2	1.5	1.5	1.5	1.5	2.5	2.5
循環泵		磁力驅動泵
壓縮機		艾默生谷輪渦旋柔性壓縮機/卡萊爾?
節流方式		電子膨脹閥
蒸發器		板式換熱器
操作面板		7英寸彩色觸摸屏，溫度曲線顯示、記錄
安全防護		具有自我診斷功能；冷凍機過載保護；高壓壓力開關，過載繼電器、熱保護裝置等多種安全保障功能。
密閉循環系統		整個系統為全密閉系統，高溫時不會有油霧、低溫不吸收空氣中水份，系統在運行中不會因為高溫使壓力上升，低溫自動補充導熱介質。
制冷劑		R-404A/R508B
接口尺寸		ZG3/4	ZG3/4	ZG3/4	ZG1	ZG1	ZG1	DN32 PN10	DN40 PN10	DN65 PN10	DN65 PN10
水冷型 W 溫度 20度		1600L/H 1.5bar~4bar ZG3/4	2500L/H 1.5bar~4bar ZG3/4	3400L/H 1.5bar~4bar ZG1	4000L/H 1.5bar~4bar ZG1	5200L/H 1.5bar~4bar ZG1 1/4	8m3/H 1.5bar~4bar DN40	12m3/H 1.5bar~4bar DN50	20m3/H 1.5bar~4bar DN65	30m3/H 1.5bar~4bar DN80	40m3/H 1.5bar~4bar DN100
外形尺寸 cm		70100175	70100175	80120185	80120185	80120185	150100185	200145205	200145205	250160225	300160225
重量kg		260	295	365	570	680	950	1400	1750	2400	3150
電源 380V 50HZ		10kW	13kW	16kW	27kW	30kW	42kW	53kW	76kW	130kW	170kW
外殼材質		冷軋板噴塑（標準顏色7035）
選配		可選配以太網接口，配置電腦操作軟件
選配		選配外置觸摸屏控制器，通信線距離10M
選配電源		100V 50HZ單相，110V 60HZ 單相，230V 60HZ 單相， 220V 60HZ 三相，440V～460V 60HZ 三相
選配		加熱功率25kW以內sundi系列可選配介質控溫精度士0.1℃，物料控溫精度±0.1℃
