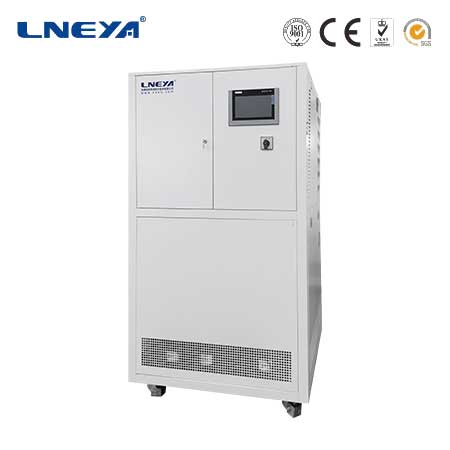

SUNDI -45℃~300℃

制冷加熱動態控溫系統 制冷加熱控溫系統

加熱功率5.5KW~25KW
導熱介質溫控精度±0.5℃
反應物料溫控精度±1℃
制冷劑R-404A/R507C
壓縮機艾默生/丹弗斯渦旋柔性壓縮機
重量245KG~420KG

控溫系統結構設計原理和功能優勢

高溫時沒有導熱介質蒸發出來，而且不需要加壓的情況下就可以實現 -80～190℃、-70～220℃、-88～170℃、-55～250℃、-30～300℃連續控溫；
采用全密閉管道式設計，降低導熱液需求量的同時，提高系統的熱量利用率，達到快速升降溫度。膨脹容器中的導熱介質不參與循環，可以降低導熱介質在運行中吸收水分和揮發的風險；

型號		SUNDI-555WV	SUNDI-575WV	SUNDI-5A10WV	SUNDI-5A15WV	SUNDI-5A25WV
介質溫度范圍		?-45℃～+300℃? (系統加壓3bar)
控制系統		前饋PID ,無模型自建樹算法，PLC控制器
溫控模式選擇		物料溫度控制與設備出口溫度控制模式可自由選擇
溫差控制		設備出口溫度與反應物料溫度的溫差可控制、可設定
程序編輯		可編制20條程序，每條程序可編制40段步驟
通信協議		MODBUS RTU 協議 ?RS 485接口，以太網接口
外接入溫度反饋		PT100或4～20mA或通信給定（默認PT100)
溫度反饋		設備導熱介質 進口溫度、出口溫度、反應器物料溫度（外接溫度傳感器）三點溫度
導熱介質溫控精度		±0.1℃
反應物料溫控精度		±1℃
加熱功率 kW		5.5	7.5	10	15	25
制冷量?kW ?AT	250℃	5.5	7.5	10	15	25
	100℃	5.5	7.5	10	15	25
	20℃	5.5	7.5	10	15	25
	0℃	5	7	10	15	25
	-20℃	2.3	3.6	5	7.6	11
	-35℃	0.9	1.5	2	3.8	4.7
流量壓力 max????? L/min bar		35	50	60	110	150
		1.2	1.2	1.5	1.5	2.5
循環泵		冠亞磁力驅動泵
壓縮機		艾默生/丹佛斯渦旋柔性壓縮機
節流方式		電子膨脹閥
蒸發器		板式換熱器
操作面板		7英寸彩色觸摸屏，溫度曲線顯示、記錄
安全防護		具有自我診斷功能；冷凍機過載保護；高壓壓力開關，過載繼電器、熱保護裝置等多種安全保障功能。
密閉循環系統		整個系統為全密閉系統，高溫時不會有油霧、低溫不吸收空氣中水份，系統在運行中不會因?yàn)楦邷厥箟毫ι仙?，低溫自?dòng)補充導熱介質。
制冷劑		R-404A/R507C
接口尺寸		ZG3/4	ZG1	ZG1	ZG1	DN32 PN10
水冷型 W 溫度 20度		1500L/H 1.5bar~4bar ZG3/4	1800L/H 1.5bar~4bar ZG3/4	2600L/H 1.5bar~4bar ZG1	3200L/H 1.5bar~5bar ZG1	7m3/H 1.5bar~4bar DN40
外形尺寸 cm		5570175	5570175	6585190	7085185	80120185
常規重量kg		245	285	320	360	420
電源 380V 50HZ		9kW max	13.5kW max	16kW max	23kW max	37kW max
外殼材質		冷軋板噴塑（標準顏色7035）
選配		可選配以太網接口，配置電腦操作軟件
選配		選配外置觸摸屏控制器，通信線距離10M
選配電源		100V 50HZ單相，110V 60HZ 單相，230V 60HZ 單相， 220V 60HZ 三相，440V～460V 60HZ 三相
選配		加熱功率25kW以內sundi系列可選配介質控溫精度士0.1℃，物料控溫精度±0.1℃
